架台

≪ＮＳ新ＺＡＭ架台設置方法ご説明≫

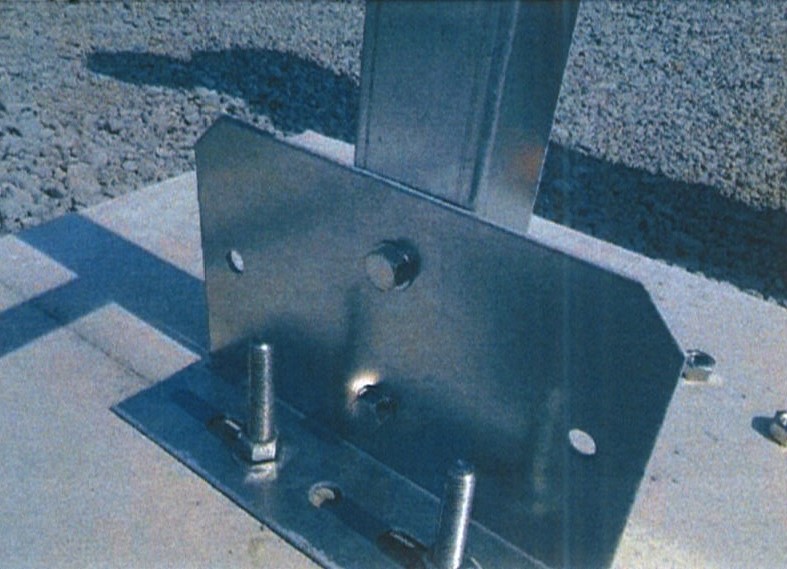

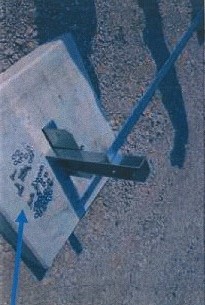

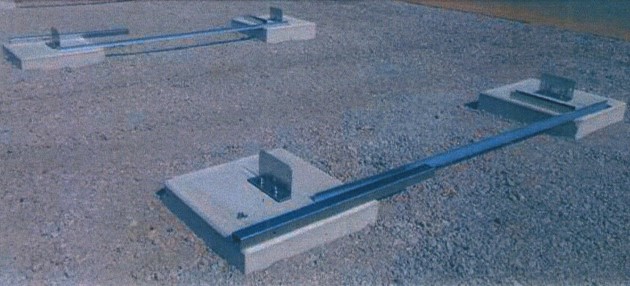

①コンクリート基礎にベース固定金具をM12ボルトで締結し、支柱前、支柱後を写真のようにM10ボルトで締結します。
（写真はコンクリート基礎です。ご了承下さい。）

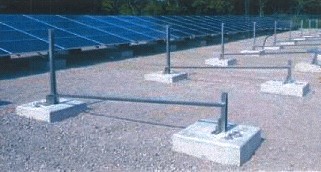

②水平つなぎ（Lアングル）を前後の支柱に締結します。

↑組立ボルトは全てM10です。
③前後の支柱に横梁を締結します。

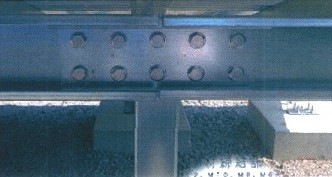

④横梁は横梁ジョイントで連結します。

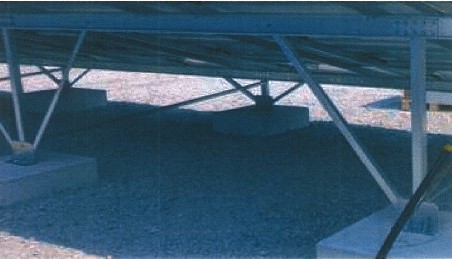

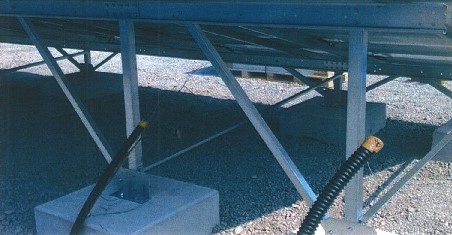

⑤ベース固定金具と横梁に前列筋交、後列筋交をM10ボルトで締結します。

▼2列、4列、6列のような偶数列の場合

▼3列、7列のような奇数列の場合
←横梁の端部(パネル1枚分の横梁です)
⑥横梁（部品NO.2,3）を前後に締結したら、パネル1枚に2本の縦フレームをM10ボルトで締結します。

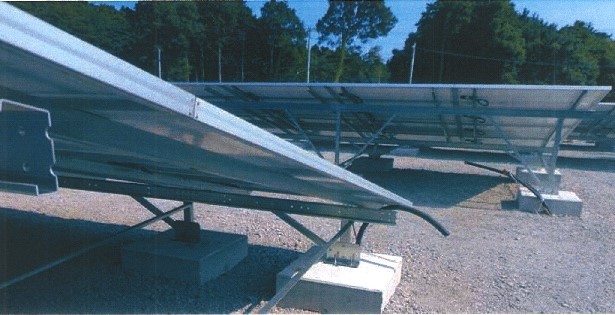

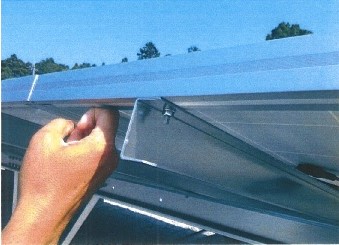

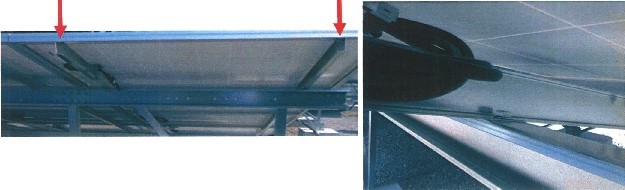

⑦横梁に直接パネルをM6ボルトで締結します。（平ワッシャーはお忘れなく付けて下さい）

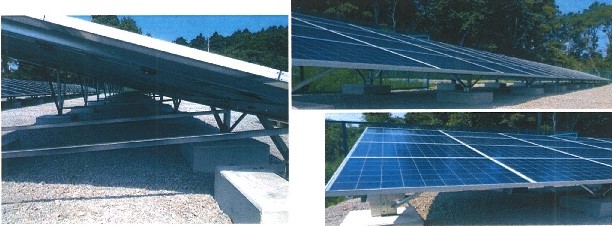

⑧完成です。電気接続工事をお願いします。
